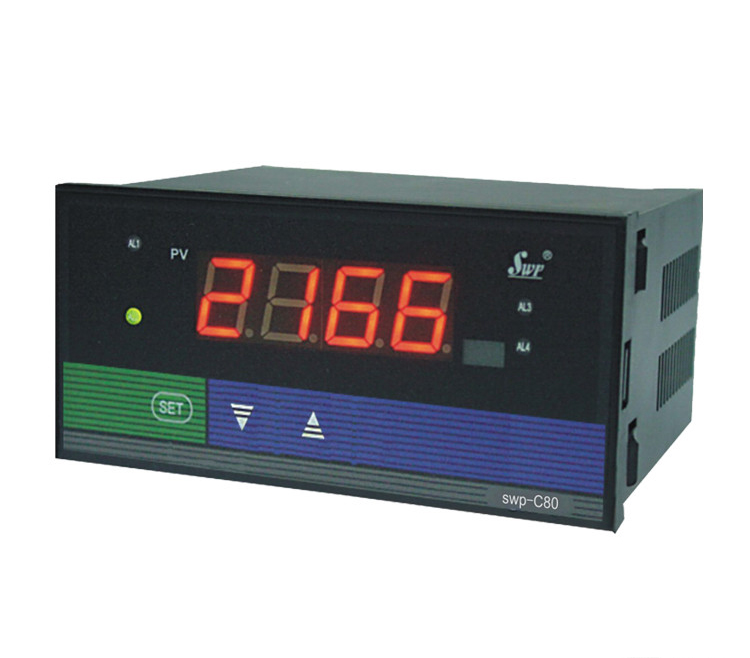

SWP-RP系列頻率/轉速表的產品詳細介紹：
|
產品說明:
|
SWP系列智能頻率/轉速表適用各種頻率/轉速測量和控制。
SWP系列智能頻率/轉速顯示控制儀集數字測量顯示和模擬顯示于一體，采用數碼LED顯示，可顯示各種的頻率/ 轉速的實時值。
一、 主要特點
１、 高亮度LED數字顯示測量值
２、 支持多機網絡通訊，通訊協議可任意自由設定
３、 ***特的全開放式用戶自設定界面
.零點和增益的設定
.輸出方式設定
.報警方式設定
４、 設定參數斷電長久保留及參數密碼鎖定
５、 交直流開關電源供電方式
二、接線圖
，橫表
|
型號
|
SWP-RP-C803系列
|
接 線 圖
|
|
儀表外形
|
儀表尺寸:160×80×140mm
開孔尺寸:152×76mm
重 量:400g
|
|
|
型號
|
SWP-RP-C803系列
|
|
儀表外形
|
儀表尺寸:80×160×140mm
開孔尺寸:76×152mm
重 量:400g
|
|
型號
|
SWP-RP-C403系列（橫式）
|
接 線 圖
|
|
儀表外形
|
儀表尺寸:48×96×140mm
開孔尺寸:45×92mm
重 量:240g
|
|
|
型號
|
SWP-RP-C403系列（豎式）
|
|
儀表外形
|
儀表尺寸:48×96×140mm
開孔尺寸:44×92mm
重 量:240g
|
|
型號
|
SWP-RP-C903系列
|
接 線 圖
|
|
儀表外形
|
儀表尺寸:72×72×112mm
開孔尺寸:68×68mm
重 量:240g
|
|
三、SWP-RP系列頻率/轉速儀表型譜表
|
型 號
|
代 碼
|
說 明
|
|
SWP-RP-
|
□ □ □□ □ □ □ □ □ □ □ |
SWP系列轉速表 |
|
外型特征
|
|
|
|
|
|
|
|
|
|
|
|
|
外形尺寸
|
|
|
|
|
|
|
|
|
|
| 96×48mm，48×96mm |
| 160×80mm，80×160mm |
| 96×96mm |
|
|
控制作用
|
|
|
|
|
|
|
|
|
|
|
通訊方式
|
|
|
|
|
|
|
|
| 無通訊 |
| 通訊協議為 RS-232 |
| 通訊協議為 RS-422 |
| 通訊協議為 RS-485 |
|
|
輸出方式
|
|
|
|
|
|
|
| 無控制輸出 |
| 繼電器觸點 |
| 電流 4～20mA |
| 電流 0～10mA |
| 電壓 1～5V |
| 電壓 0～5V |
| SCR-過零觸發脈沖 |
| SSR-固態繼電器 |
|
|
輸入類型
|
□
|
|
|
|
|
| A：集電極開路信號輸入（OC門） |
| B：射極開路信號輸入（OE門） |
| C：電平信號輸入 |
| D：開關量輸入/觸點信號（無源） |
| E：電流型信號輸入 |
|
|
第一報警方式
|
|
|
|
|
|
|
第二報警方式
|
|
|
|
|
|
顯示方式及饋電輸出
|
|
|
| 0.56 英寸 LED顯示（可省略） |
| 0.8 英寸 LED顯示 |
| DC 24V饋電輸出 |
|
|
供電方式
|
|
| DC24V供電 |
| AC90～260V供電（開關電源） |
| AC220V供電 |
|
| ★ 以上C、E兩種輸入類型用戶訂貨時請?zhí)峁┹斎胄盘柕姆怠Ｈ珉娏餍盘栞斎霑r，要提供輸入信號為低時是多少毫安，輸入信號為高時是多少毫安。 |
| 注：轉速表在訂貨時請?zhí)峁┺D(zhuǎn)速傳感器的技術指標。 |
|
