1、應用

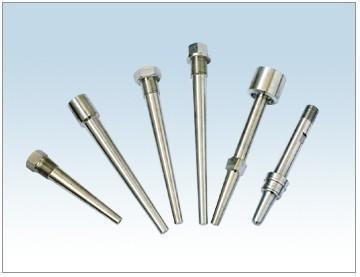

與兩節式熱電偶/熱電阻和雙金屬溫度計配套使用，保護熱電偶/熱電阻和雙金屬溫度計正常工作。且可用于高壓高流速場合。
2、特點
全部參照 IEC ******標準設計
盲孔加工，耐高壓
與設備同期制造和安裝
不同壓力等級，可滿足不同需要。
3、主要技術參數
公稱壓力：一般是指在常溫下，保護管所能承受的靜態外壓而不破裂。允許工作壓力不僅與保護管材料，直徑，壁厚有關，且與其結構形式，安裝方法及被測介質的流速，種類有關。
水壓實驗：對保護管的耐壓和泄露檢查有要求時，須對保護管進行試驗。試驗壓力為保護管耐壓等級的 15 倍。 X 射線探傷試驗：對保護管的壁厚，偏心距等項目檢查有要求時，須按用戶要求進行檢查。
4、型號命名方法：
| T H 02 A B | |||
| 熱安裝套管 | 連接形式 | 序 號 | 套管材質 |
|
01 螺紋連接式 02 法蘭連接式 03 焊 接 式 |
A |
無（未標注） 1Cr18Ni9Ti A 304 B 316 C 316L D 其它 |
|
5、保護管材質及選用
| 材 質 | 使 用 溫 度℃ |
特 點 及 用 途 |
| 1Cr18Ni9Ti | -200 — 800 | 具有高溫耐腐蝕，通常作為一般耐熱鋼使用 |
| 304 | -200 — 800 | 低碳含量，具有良好耐晶間腐蝕性，通常作為一般耐熱鋼使用 |
| 316 | -200 — 750 | 低碳含量，具有良好耐晶間腐蝕性，作為耐腐蝕鋼使用 |
| 316L | -200 — 750 | 超低碳含量，具有良好耐晶間腐蝕性，作為耐腐蝕鋼使用 |
| 蒙乃爾 MonelK500 | -100 — 700 | 鎳銅合金，具有良好耐晶間腐蝕性，適用于強硫酸等腐蝕性場合 |
| 哈氏合金 H.Alloy-276 | -100 — 700 | 具有良好耐晶間腐蝕性，作為耐腐蝕鋼使用 |
| Incone1600 | -100 — 1000 | 鎳鉻鐵合金，具有優良高溫抗氧化性，通常作為耐熱鋼使用 |
| 310S | -200 — 1000 | 具有高溫抗氧化性，耐腐蝕性通常作為耐熱鋼使用 |
| GH3030 | 0 — 1100 | 鎳基高溫合金鋼，具有優良抗氧化性，耐腐蝕性，通常作為耐熱鋼使用 |
| GH3039 | 0 — 1300 | 鎳基高溫合金鋼，具有優良抗氧化性，耐腐蝕性，通常作為耐熱鋼使用 |
| 高鋁質 | 0 — 1300 | 工業陶瓷管，具有優良抗氧化性，耐腐蝕性 |
| 鋼玉管 | 0 — 1600 | 工業陶瓷管，具有優良抗氧化性，耐腐蝕性 |
| 3YC52 | 0 — 1300 | 高溫合金，具有優良抗氧化性，耐腐蝕性，機械性能好，適用于高溫場所 |
| 二硅化鉬MoSi2 | 0 — 1600 | 具有優良抗氧化性，耐腐蝕性，機械性能好，適用于高溫場所 |
6、選型須知
1）型號
2）套管代號
3）插入深度
4）套管材料
例：裝配熱電偶，活絡管接頭式， K 型，套管代號 TH02AB ，插入深度 150 ，套管材料 316 ： WRN-52TH02AB U=150
